Conductos
Qué diámetro de tubo necesito
El diámetro del conducto lo determina la boca del extractor, no el gusto del cultivador. Reducir el diámetro estrangula el flujo, obliga al motor a trabajar más y aumenta el ruido:
| Diámetro | Extractor habitual | Armario orientativo |
|---|---|---|
| 100 mm | Hasta 200 m³/h aprox. | 60x60 cm |
| 125 mm | 200 – 400 m³/h aprox. | 80x80 / 100x100 cm |
| 150 mm | 400 – 800 m³/h aprox. | 120x120 cm |
| 200 mm | 800 – 1.200 m³/h aprox. | 150x150 cm o varios armarios |
| 250 mm | Más de 1.200 m³/h | Instalaciones grandes |
Los valores de caudal son orientativos y varían según el fabricante del extractor. La regla que no cambia: el tubo debe tener el mismo diámetro que la boca del extractor y que el filtro de carbón. Todo el circuito trabaja al diámetro de su punto más estrecho.
Tipos de conducto
| Tipo | Características | Indicado para |
|---|---|---|

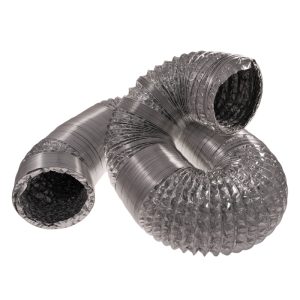

| Tubo flexible de aluminio | Ligero, económico, muy manejable. Transmite el ruido del motor | Tramos cortos y presupuestos ajustados |

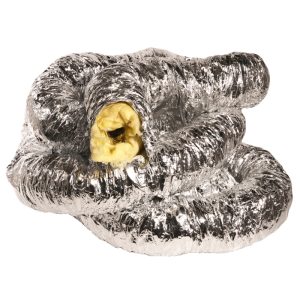

| Conducto insonorizado (sono) | Capa de aislamiento acústico alrededor del tubo. Reduce notablemente el ruido | Cultivos en vivienda: es donde más se nota |

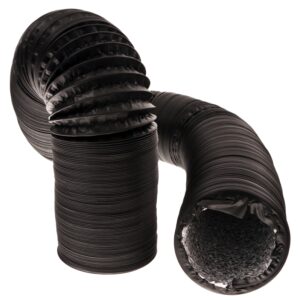

| Tubo combi / aislado | Aislamiento térmico además del acústico. Evita condensaciones en el conducto | Tramos que atraviesan zonas frías o largos |
| Conducto rígido (PVC o metal) | Mínima pérdida de carga, muy duradero. Difícil de adaptar a curvas | Instalaciones fijas y permanentes |
El conducto insonorizado es la mejora más rentable
En un cultivo doméstico, el ruido no lo produce solo el motor: el tubo flexible de aluminio actúa como un altavoz y propaga la vibración por todo el recorrido. Sustituirlo por conducto insonorizado suele reducir más el ruido percibido que cambiar el extractor por uno más silencioso.
Los codos matan el caudal
Cada curva que hace el conducto genera resistencia y reduce el caudal real que mueve el extractor. Es la causa más frecuente de que un sistema correctamente dimensionado sobre el papel no ventile lo suficiente en la práctica.
Como referencia orientativa, un codo cerrado de 90° puede equivaler, en pérdida de carga, a varios metros de tubo recto. Tres o cuatro codos en un recorrido corto pueden dejar el caudal muy por debajo del nominal.
Reglas de instalación
- El recorrido más corto posible. Cada metro de tubo suma resistencia.
- Curvas amplias, no ángulos rectos. Si hay que girar, hazlo con un radio generoso.
- Tubo estirado, no comprimido. El flexible corrugado sin estirar tiene los pliegues cerrados, y cada pliegue frena el aire.
- Nada de aplastamientos. Un tubo pisado o doblado en exceso reduce la sección y estrangula el sistema.
- Uniones selladas. Abrazadera en cada conexión y cinta de aluminio en las juntas: una fuga en el lado de la aspiración hace que el filtro de carbón no filtre todo el aire.
Abrazaderas, reductores y accesorios
Abrazaderas
Fijan el tubo al extractor, al filtro y a las mangas del armario. Sin abrazadera, el tubo se suelta por la vibración del motor, casi siempre de madrugada y sin que nadie lo note hasta que la temperatura ya se ha disparado.

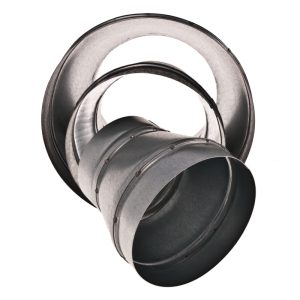

Reductores
Permiten conectar dos diámetros distintos, por ejemplo un extractor de 125 mm a un filtro de 150 mm. Son útiles como solución puntual, pero conviene evitarlos: cada cambio de sección introduce turbulencia y pérdida de caudal.
Cinta de aluminio
Sella las juntas y repara pequeños desgarros del conducto. La cinta de embalar convencional no aguanta: se despega con el calor y la vibración.
Condensación en el conducto
Cuando el aire caliente y húmedo del armario circula por un tubo que atraviesa una zona fría, la humedad condensa en el interior del conducto. El agua se acumula en los tramos bajos y acaba goteando por las uniones. El conducto aislado (combi) evita ese salto térmico y es la solución cuando el recorrido pasa por un espacio sin calefacción o sale al exterior.
¿Qué diámetro de tubo necesito?
El mismo que la boca del extractor y el filtro de carbón. Si el extractor es de 125 mm, el tubo debe ser de 125 mm. Todo el circuito trabaja al diámetro de su punto más estrecho, así que reducir la sección en cualquier tramo estrangula el sistema entero, obliga al motor a esforzarse y aumenta el ruido.
¿Cuánto caudal pierdo con los codos?
Bastante más de lo que se suele suponer. Cada curva genera resistencia, y un codo cerrado de 90° puede equivaler en pérdida de carga a varios metros de tubo recto. Tres o cuatro codos en un recorrido corto son capaces de dejar el caudal muy por debajo del nominal del extractor. Por eso conviene el recorrido más corto posible y las curvas lo más amplias que permita el espacio.
¿Merece la pena el tubo insonorizado?
En un cultivo dentro de una vivienda, suele ser la mejora más rentable del sistema. El tubo flexible de aluminio actúa como un altavoz y propaga la vibración del motor por todo el recorrido. Cambiarlo por conducto insonorizado reduce el ruido percibido más que sustituir el extractor por uno más silencioso.
¿Por qué gotea agua de mi conducto?
Es condensación. El aire caliente y húmedo que sale del armario se enfría al pasar por un tubo que atraviesa una zona fría, y la humedad condensa dentro del conducto. El agua se acumula en los tramos bajos y termina saliendo por las uniones. La solución es usar tubo aislado (combi) en los tramos que pasan por espacios fríos o salen al exterior.
¿Puedo usar un reductor para conectar diámetros distintos?
Sí, pero como solución puntual. Cada cambio de sección introduce turbulencia y pérdida de caudal. Lo correcto es que extractor, tubo y filtro compartan diámetro desde el principio; el reductor es un parche, no un diseño.
¿Hay que estirar el tubo flexible?
Sí. El tubo corrugado sin estirar tiene los pliegues cerrados, y cada pliegue frena el flujo de aire. Instalarlo comprimido, además de perder caudal, aumenta el ruido. Debe quedar estirado y sin aplastamientos ni dobleces cerradas.
