Brida metálica para conductos (100-315 mm)

Qué es la brida metálica para conductos

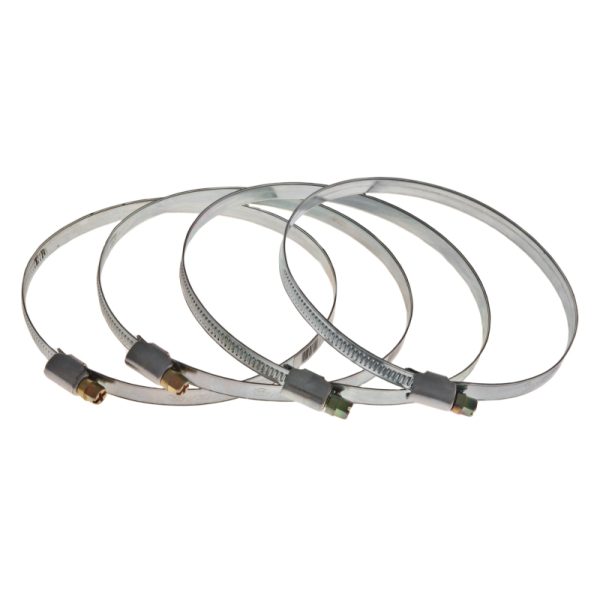

La brida metálica es un fleje circular de acero con un tornillo de apriete que rodea el conducto por el exterior y lo comprime contra la boca del aparato al que se conecta. Es la pieza que garantiza que la unión no se suelte con las vibraciones ni pierda aire por el solape.

Cierre por tornillo sinfín

El mecanismo de tornillo sinfín permite ajustar la brida dentro de un rango de diámetros en lugar de trabajar con una medida fija. Se abre y se cierra con un destornillador plano, sin herramientas especiales, lo que hace que montar o desmontar una conexión sea cuestión de segundos.

Acero galvanizado

El acero galvanizado aporta la resistencia necesaria para mantener el apriete de forma permanente y protege la pieza frente a la corrosión, algo a tener en cuenta en salas de cultivo donde la humedad relativa es alta durante buena parte del ciclo.

Qué diámetro de brida metálica necesitas

El diámetro de la brida debe coincidir con el diámetro nominal del conducto. Cada talla no trabaja con una medida exacta, sino dentro de un rango de apriete que absorbe las pequeñas diferencias entre fabricantes de tubo.

Dónde se usa la brida metálica

Se emplea en cualquier punto donde un conducto flexible o rígido se acopla a un aparato: la salida de un extractor, la boca de un filtro de carbón, un silenciador, un ozonizador o la unión entre dos tramos de tubo. En una instalación de extracción hay siempre varios de estos puntos.

Para calcular cuántas necesitas, cuenta las uniones de tu montaje. Una instalación básica de filtro, conducto y extractor tiene al menos dos; si añades un silenciador o una salida al exterior, aumentan.

Cómo se instala la brida metálica

1. Pasa la brida por el conducto antes de encajarlo en la boca del aparato.
2. Encaja el conducto sobre la boca, cubriendo bien toda la zona de solape.
3. Sitúa la brida sobre ese solape, centrada respecto a la boca del aparato.
4. Aprieta el tornillo con un destornillador plano hasta que el conducto quede firme.
5. Comprueba tirando suavemente del conducto; no hace falta apretar en exceso.

¿Para qué sirve una brida metálica de ventilación?

La brida metálica sirve para fijar y sellar la unión entre un conducto de ventilación y el aparato al que se conecta: extractores, filtros de carbón, silenciadores u otros accesorios. Rodea el conducto por fuera y, al apretar el tornillo, lo comprime contra la boca del aparato para que la conexión no se suelte ni pierda aire.

¿Qué diámetro de brida metálica necesito?

El diámetro de la brida debe coincidir con el diámetro nominal de tu conducto. Si usas tubo de 125 mm, necesitas la brida de 125 mm, que ajusta entre 119 y 131 mm. Cada talla tiene un margen de apriete, no un valor fijo, lo que permite absorber pequeñas diferencias de fabricación entre conductos.

¿Cuántas bridas necesito para mi instalación?

Una por cada unión que quieras asegurar. En una instalación típica de extracción con filtro de carbón, conducto y extractor hay al menos dos uniones: filtro-conducto y conducto-extractor. Si además añades un silenciador o el conducto sale al exterior, súmalas. Conviene contar los puntos de conexión antes de comprar.

¿Cómo se instala la brida metálica?

Se pasa la brida por el conducto antes de encajarlo en la boca del aparato, se coloca sobre la zona de solape y se aprieta el tornillo con un destornillador plano hasta que el conducto quede firme. No conviene apretar en exceso: basta con que la unión no ceda al tirar suavemente del conducto.

¿De qué material es la brida metálica?

Es de acero galvanizado, el material habitual en este tipo de abrazaderas de ventilación. El galvanizado protege el acero de la corrosión y le da la durabilidad necesaria para permanecer instalado de forma permanente. El tornillo sinfín permite abrir y cerrar la brida muchas veces sin que pierda capacidad de apriete.

¿Se puede quitar y volver a usar la brida?

Sí. El mecanismo de tornillo sinfín permite aflojar la brida por completo, retirar el conducto y volver a montarlo cuando haga falta, sin dañar la pieza. Es una de sus ventajas frente a otros sistemas de fijación: facilita el mantenimiento, la limpieza del filtro o cualquier cambio en la instalación.
